Наверняка все помнят и любят фильм Леонида Гайдая «Самогонщики» в котором снялась тройка замечательных актёров: Юрий Никулин, Георгий Вицин и Евгений Моргунов.
Вот по мотивам этого фильма я и решил сделать наливающее устройство, тем более что тема как нельзя более подходящая к такому устройству.
Внешний вид я решил сделать в виде внутренний обстановки лесной избушки, в которой герои фильма гонят самогон. Для начала надо определиться с масштабом, по этому первым делом делаю печку, именно она определит высоту фигурок героев фильма.

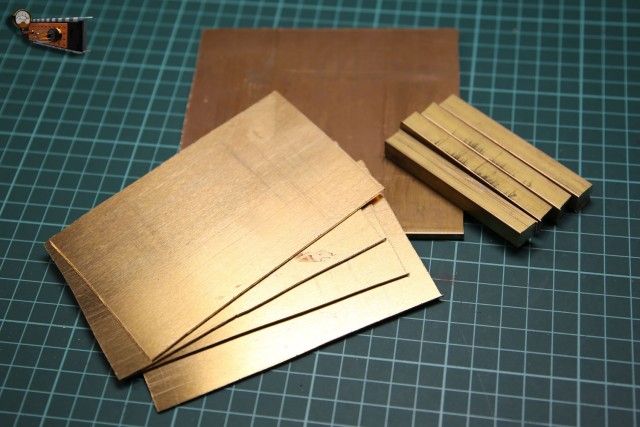

Из листовой латуни вырезаю основание и боковины этой печки.
На фрезерном станке гравирую имитацию кирпичной кладки.
Вот так выглядят все детали печки.
Вся конструкция собирается на винтах.
В качестве ёмкости для напитков использую шаровую плоскодонную колбу.

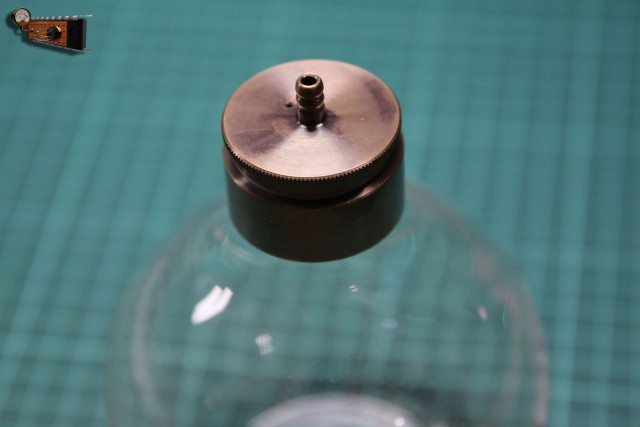

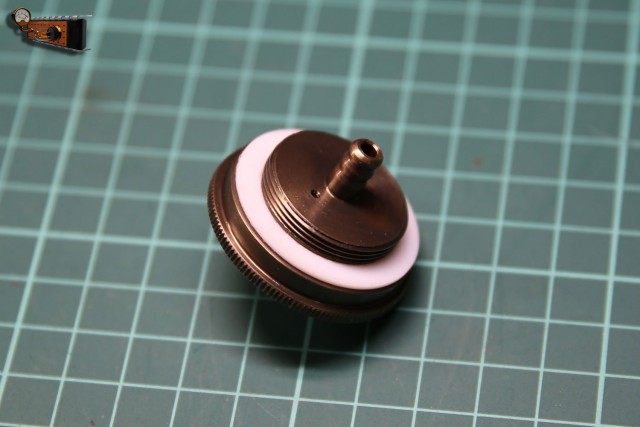

У колбы отрезаю горлышко, вместо него будет приклеена резьбовая пробка с уплотнителем. Так же в этой пробке будет штуцер для отбора напитка.

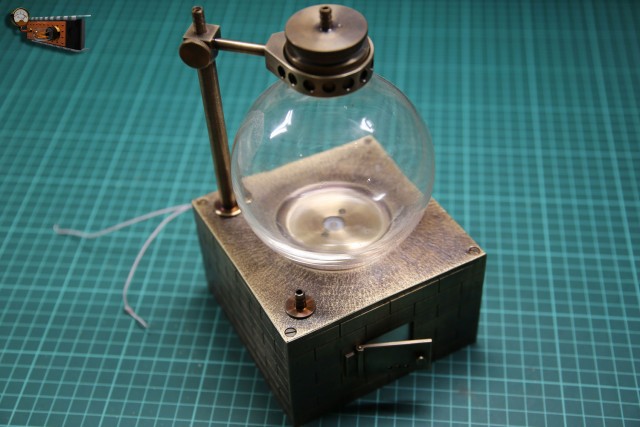

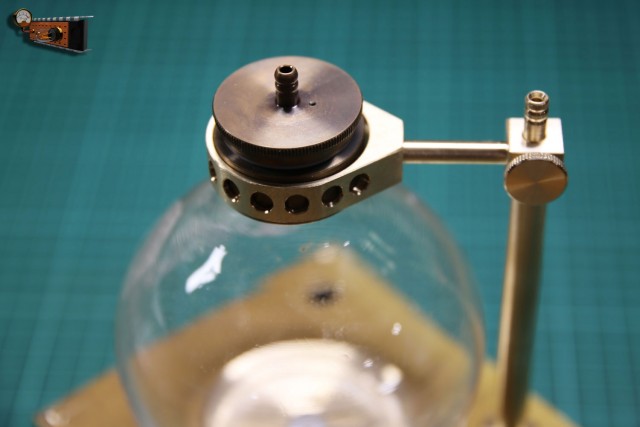

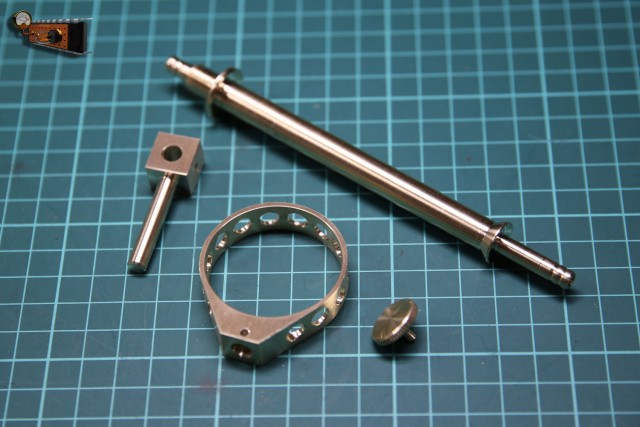

От случайного падения колбу будет удерживать кольцо и стойка, внутри стойки имеется отверстие, и она одновременно служит трубкой для напитка.

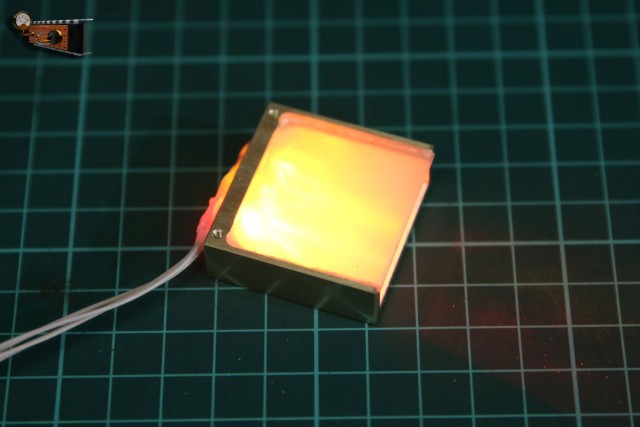

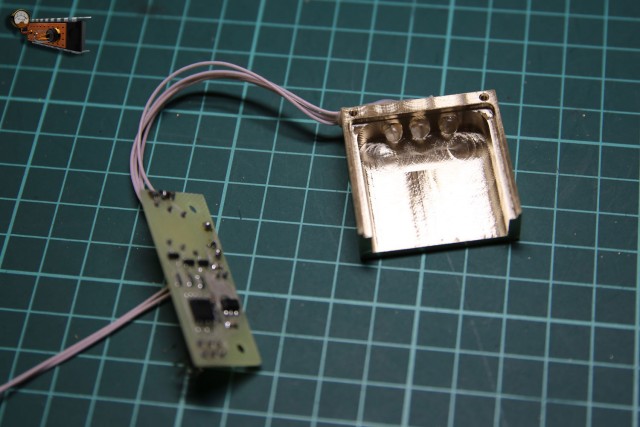

Для придания большей похожести делаю имитацию мерцания пламени в топке.
Этот эффект создадут три светодиода управляемые микроконтроллером.

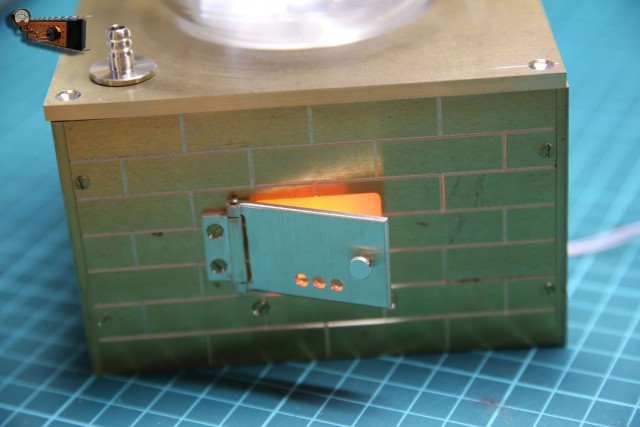

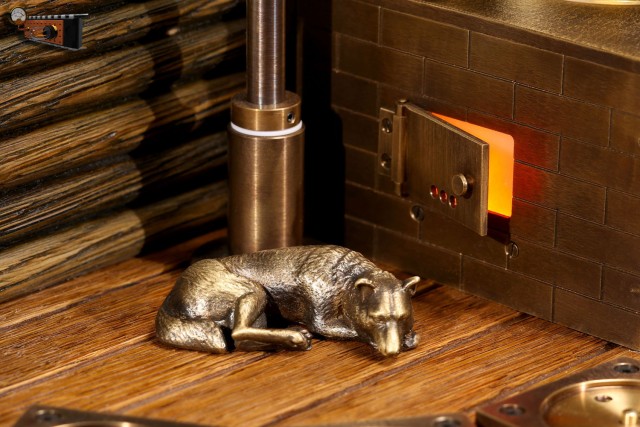

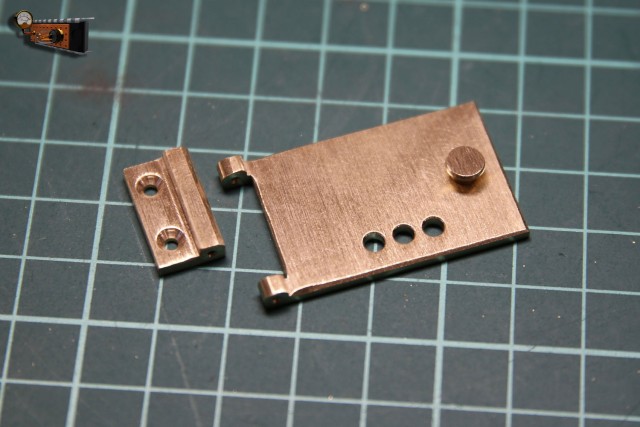

Топка печки закрывается дверцей.

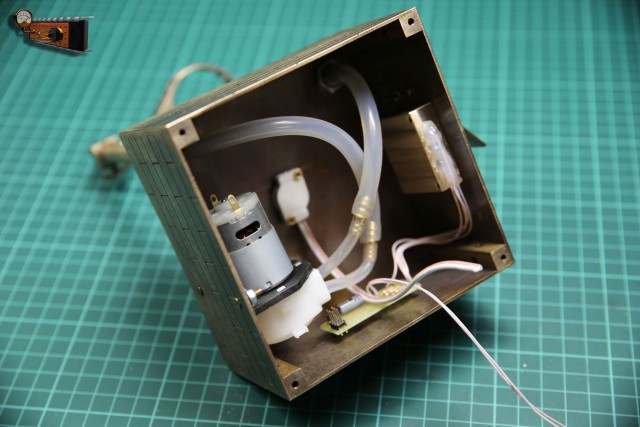

Внутри печки устанавливаю перистальтический насос, плату имитатора пламени и подсветку колбы.

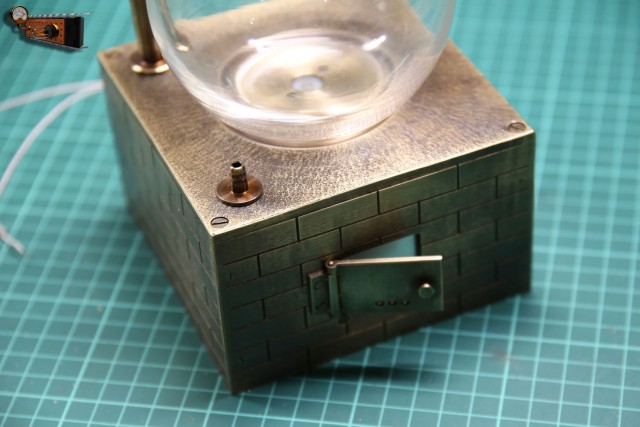

Всё, печка готова, и я определился с высотой фигурок. Их высота должна быть 175 миллиметров.

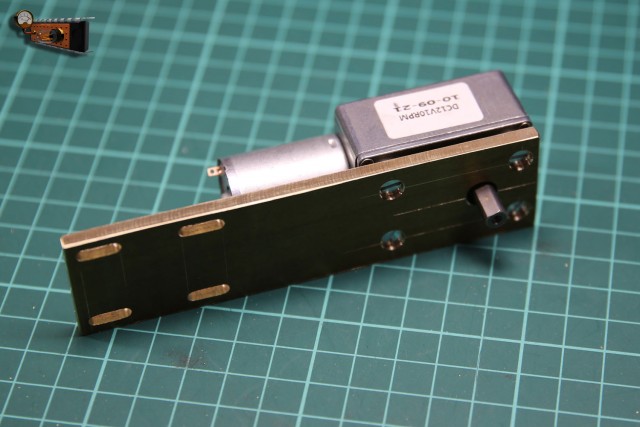

Раздаточный кран будет приводиться в движение двигателем с редуктором.

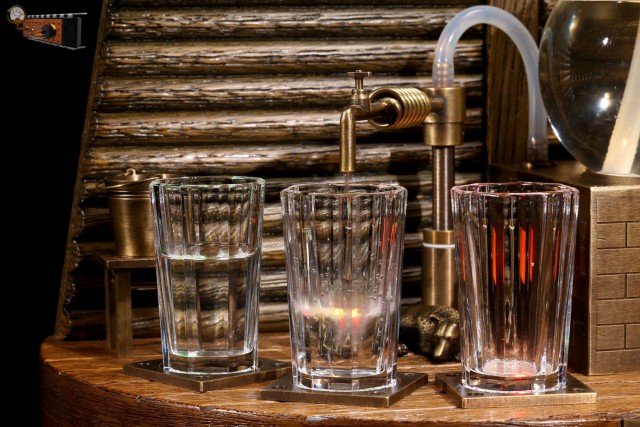

Для этого проекта купил хрустальные стопки, которые внешне напоминают гранёные стаканы.

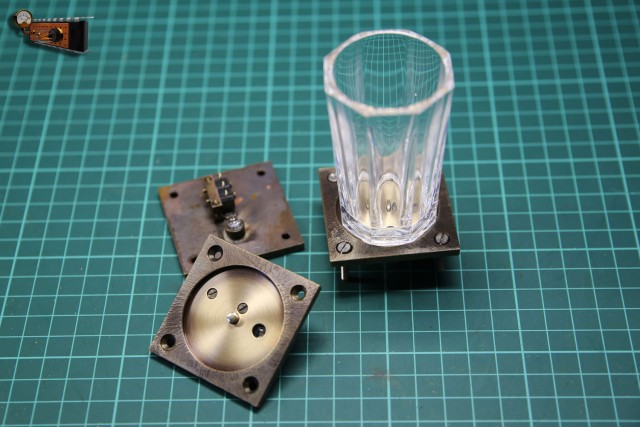

Они будут стоять на небольших подставках, в которые встроены светодиоды подсветки и концевой переключатель.

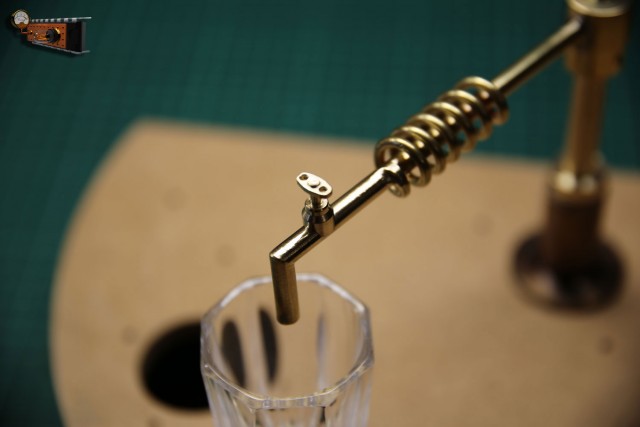

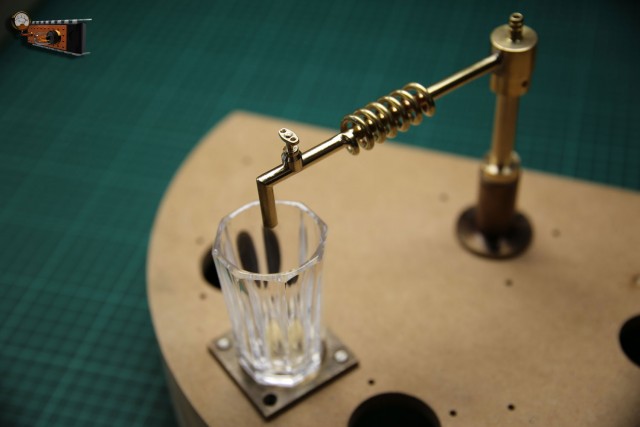

Долго думал куда поместить змеевик, а он является важной частью так, как именно его стащила собака. В конце концов решил разместить его прямо на кране.

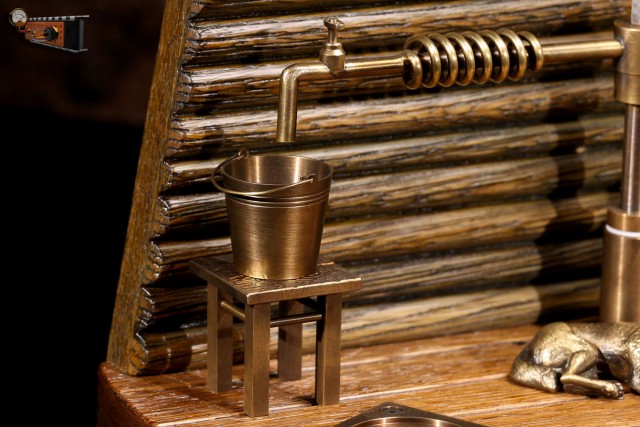

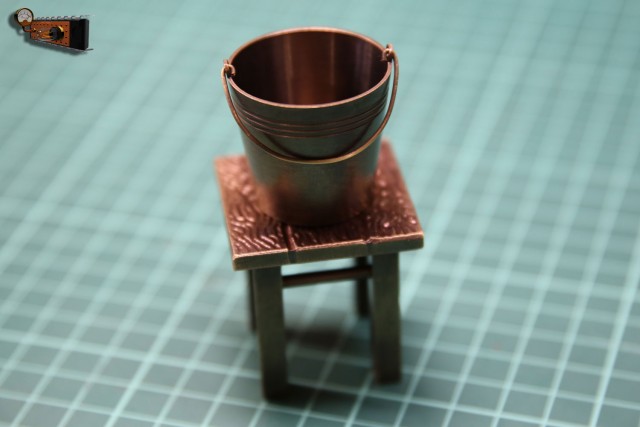

В нейтральном положении под краном будет располагаться ведро на табуретке.

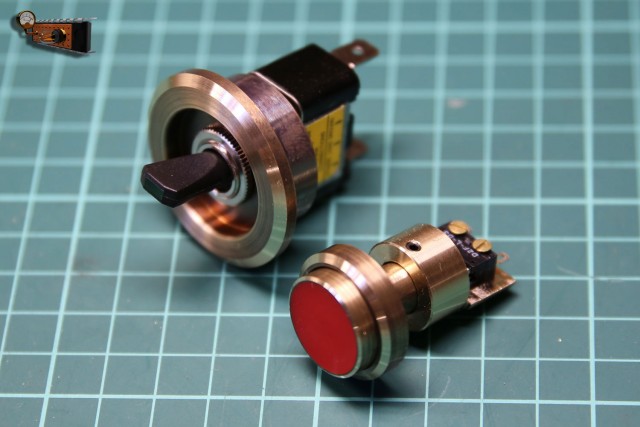

Изготовил кнопку «Пуск» и тумблер включения.
На этом снимке можно видеть детали оптического датчика положения крана.

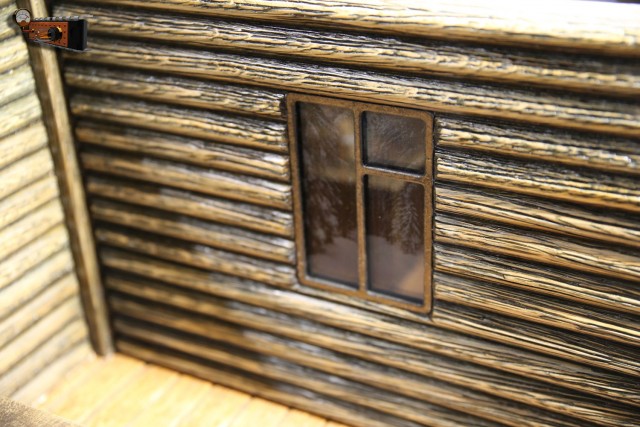

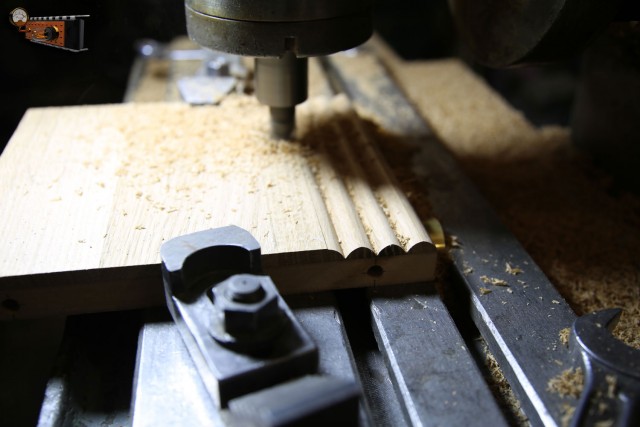

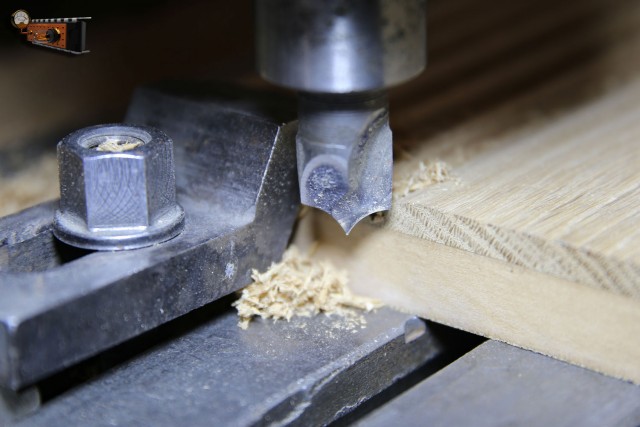

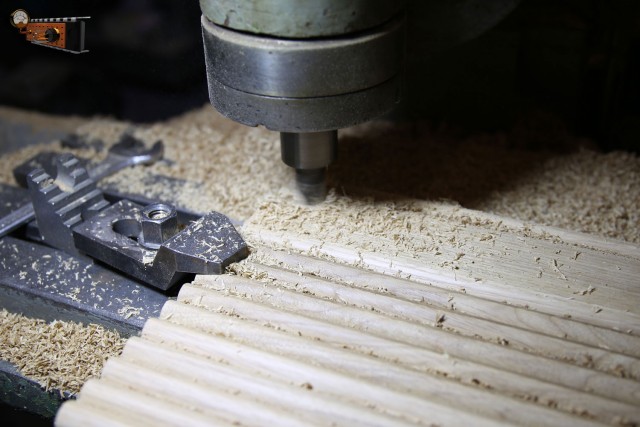

Стены избушки самогонщиков были бревенчатые, для их изготовления на основу из МДФ были наклеены бруски из дуба. Далее специально заточенной фрезой прорезаю фигурные канавки. Потом всё это обработается металлической щёткой для состаривания древесины и окрасится в тёмный цвет.
На одной из стенок имеется окно, в которое вставлен слайд с зимним пейзажем. В качестве подсветки я использовал оптическую систему от старого монитора. Процесс изготовления этого окна я забыл сфотографировать.

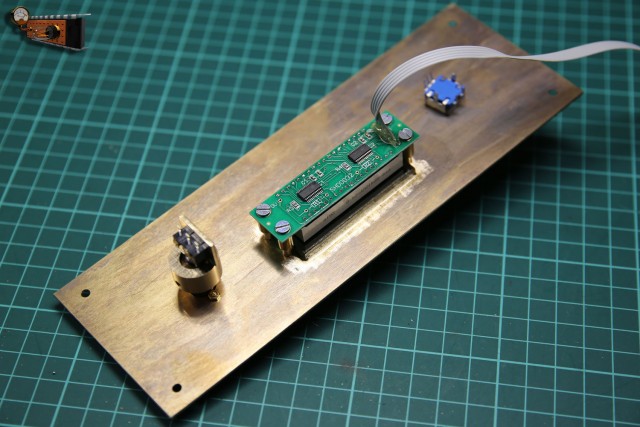

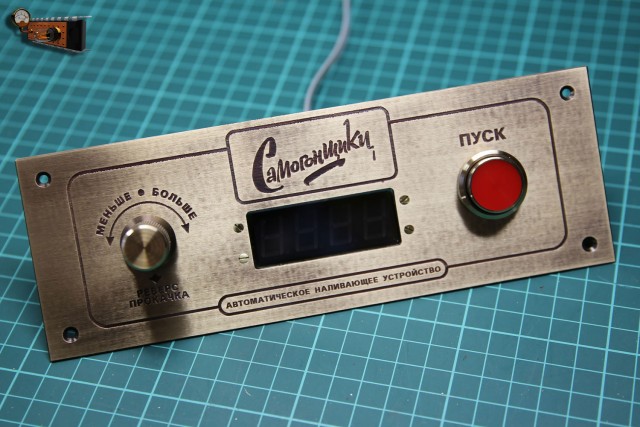

Переднюю панель делаю из листовой латуни толщиной полтора миллиметра.
Надписи нанесены травлением.

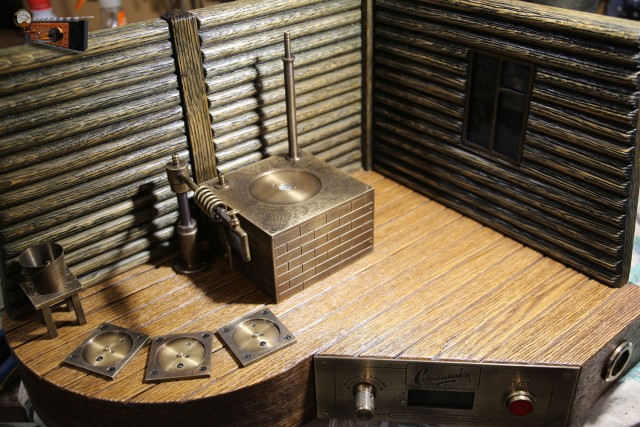

Приступаю к сборке.

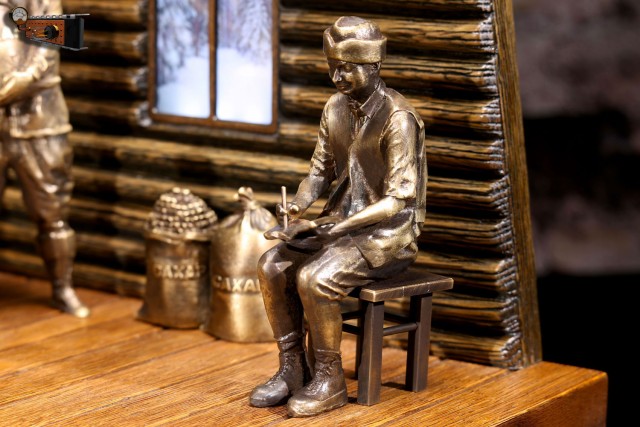

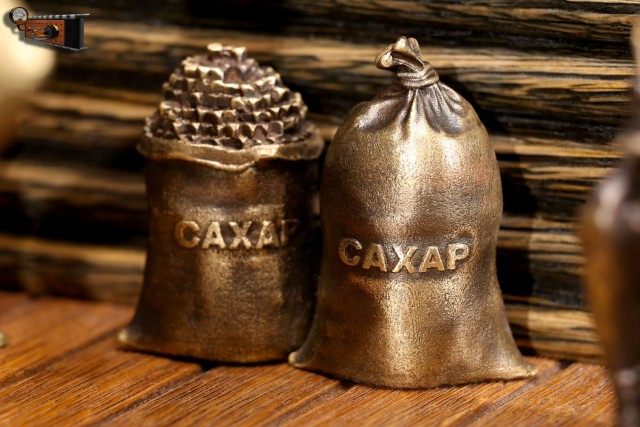

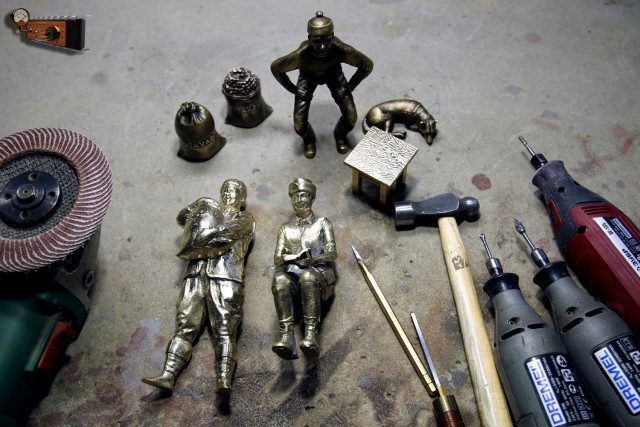

А тут как раз подоспели отлитые фигурки. Их надо доработать после отливки и запатинировать.

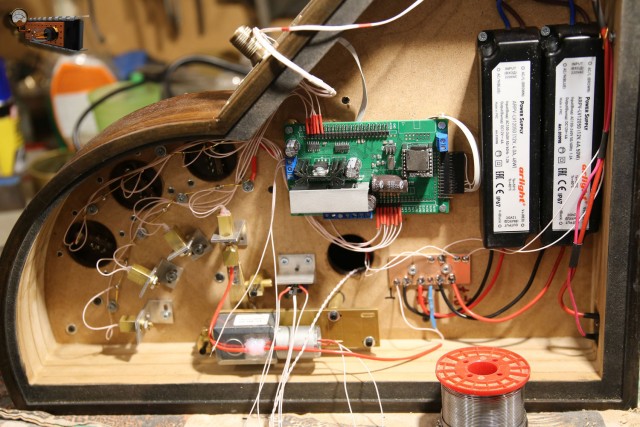

Осталось только установить электронику и распаять провода.
В данном устройстве переработал алгоритм работы устройства:
Теперь количество стопок определяется автоматически
Наливаемый объём меняется с шагом в один миллилитр от десяти до пятидесяти,
при попытке выйти за эти пределы устройство произносит фразы (смотрите в видео).
Все действия сопровождаются фразами.
Функции «Прокачка» и «Продувка» не имеют отдельных кнопок и вызываются энкодером.
Если не снять наполненную стопку с устройства, то она будет считаться наполненной и наливание в неё исключено.

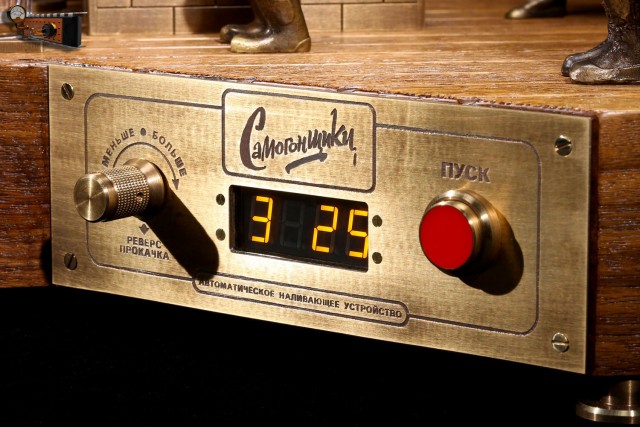

Теперь можно посмотреть на то, что у меня получилось в итоге.
